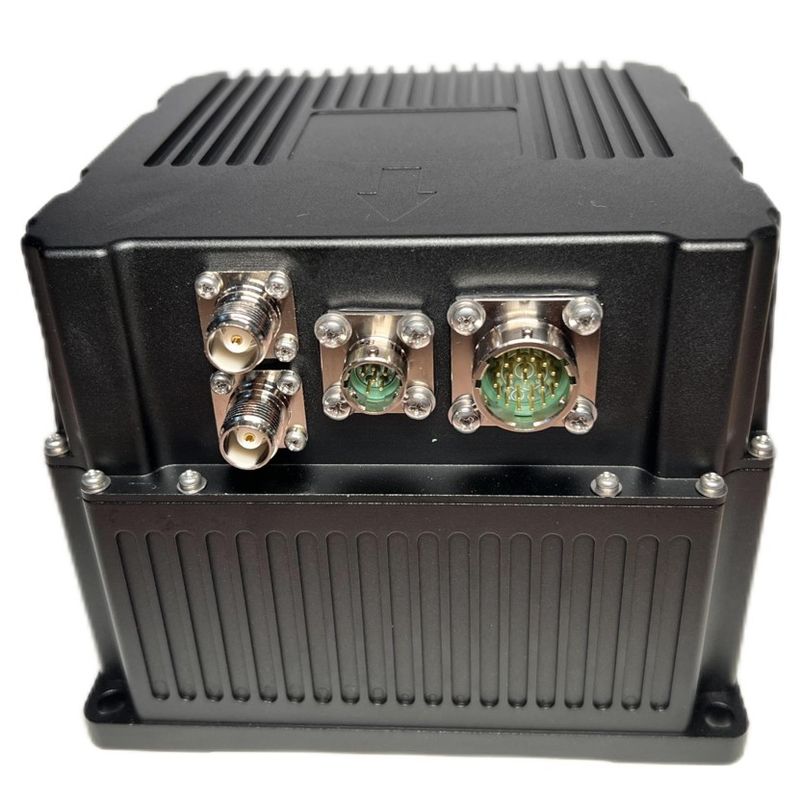

BTSTC-70S Satelityczny Zintegrowany System Nawigacji Kwartzowa Elastyczna Przyspieszenie 12V-36VDC
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BTSTC |
| Orzecznictwo: | CE |
| Numer modelu: | INS70S |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | 26000 |
| Szczegóły pakowania: | gąbka i pudełko |
| Czas dostawy: | 2 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 500/miesiąc |
|
Szczegóły informacji |
|||
| Zakres kąta kursu: | 0° ~ 360° | Zasilanie: | 12V-36VDC |
|---|---|---|---|
| Liczba anten: | Dwie anteny GNSS | ||
| Podkreślić: | Zintegrowany system nawigacji satelitarnej,Zintegrowany system nawigacji BTSTC-70S,System nawigacji 12V-36VDC |
||
opis produktu
Zintegrowany system nawigacji satelitarnej
Zintegrowany system nawigacji BTSTC-70S opiera się na trójosiowym wysokoprecyzyjnym żyroskopie światłowodowym, elastycznym akcelerometrze kwarcowym i wysoko-
Precyzyjne urządzenie pozycjonowania satelitarnego, które umożliwia precyzyjne pomiar postawy, prędkości i pozycji porywacza.
Skład
* 70 trójosiowy zintegrowany żyroskop światłowodowy
* elastyczne przyspieszenie kwarcowe
* obwód konwersji IF, komputer nawigacyjny
* Odbiornik nawigacji satelitarnej
* Antena odbierająca sygnały satelitarne
* Tablica interfejsu
* Zasilanie
* 2 anteny pomiarowe GNSS i przewody łączące
Specyfikacje techniczne
Zakres pomiarowy | Zakres kąta kursu | 0° ~ 360° |
| Zakres kąta odchylenia | ± 90° | |
| Zakres kąta obrotu | ± 180° | |
| Zakres pomiaru prędkości kątowej- | ± 500°/s | |
| Zakres pomiaru przyspieszenia | ± 20 g | |
| Czas wyrównania | Orientacja GNSS jest skuteczna | ≤1min |
| Nieprawidłowa orientacja GNSS | ≤5min | |
| Dokładność samowystosowania | Dokładność ustawienia kąta kursu | ≤ 0,1 ° * sek (lat) (1σ, lat lokalnej szerokości geograficznej) |
| Wyrównanie kąta postawy | ≤ 0,01° ((1σ) | |
Dokładność ustawienia zintegrowana nawigacja | Dokładność ustawienia kąta kursu | ≤ 0,1 ° (1σ, długość wyjściowa ≥ 2 m) |
| Wyrównanie kąta postawy | ≤ 0,02° ((1σ) | |
Czystą dokładność nawigacji inercjalnej, 1H | Dokładność pozycji | ≤2nmile/h ((CEP) |
| Dokładność prędkości | ≤1,2 m/s (RMS) | |
| Utrzymanie kąta kursu | ≤ 0,02° ((1σ) | |
| Utrzymanie kąta nastawienia | ≤ 0,01° ((1σ) | |
Zintegrowana dokładność nawigacji | Pozycjonowanie w jednym punkcie | Poziom ≤ 3 m, wysokość ≤ 5 m (RMS) |
| Dokładność pozycjonowania pomocniczego RTK | Poziom ≤ 2 cm, wysokość ≤ 5 cm (RMS) | |
| Dokładność prędkości | ≤ 0,03m/s ((RMS,PDOP≤4) | |
| Dokładność kąta kursu | ≤ 0,03° ((1σ) | |
| Dokładność postawy | ≤ 0,01° ((1σ) | |
Wydajność gyroskopu | Stabilność zerowa | ≤ 0,05 °/H (1σ, 10s gładko) |
| Stabilność zerowa | ≤ 0,015 °/H (1σ, 100s wygładzania) | |
| Powtórzalność bez uprzedzeń | ≤ 0,015°/h ((1σ) |
Wydajność akcelerometru | Stabilność zerowa | ≤ 0,15 mg (1σ, 10s gładko) |
| Stabilność zerowa | ≤ 0, 05 mg (1σ, 100s wygładzania) | |
| Powtórzalność bez uprzedzeń | ≤ 0,05 mg (± 1 σ) | |
Inne wskaźniki | Zasilanie | 12V-36VDC |
| Zużycie energii | Zużycie mocy w stanie stacjonarnym ≤ 20 W, zużycie mocy przejściowej ≤ 40 W | |
| Waga | ≤ 3 kg | |
| Ogólne wymiary | 150 mm × 150 mm × 120 mm | |
| Wymiary instalacji | 137 mm × 137 mm ((4 × φ6,5 mm) | |
| Liczba anten | Dwie anteny GNSS |
